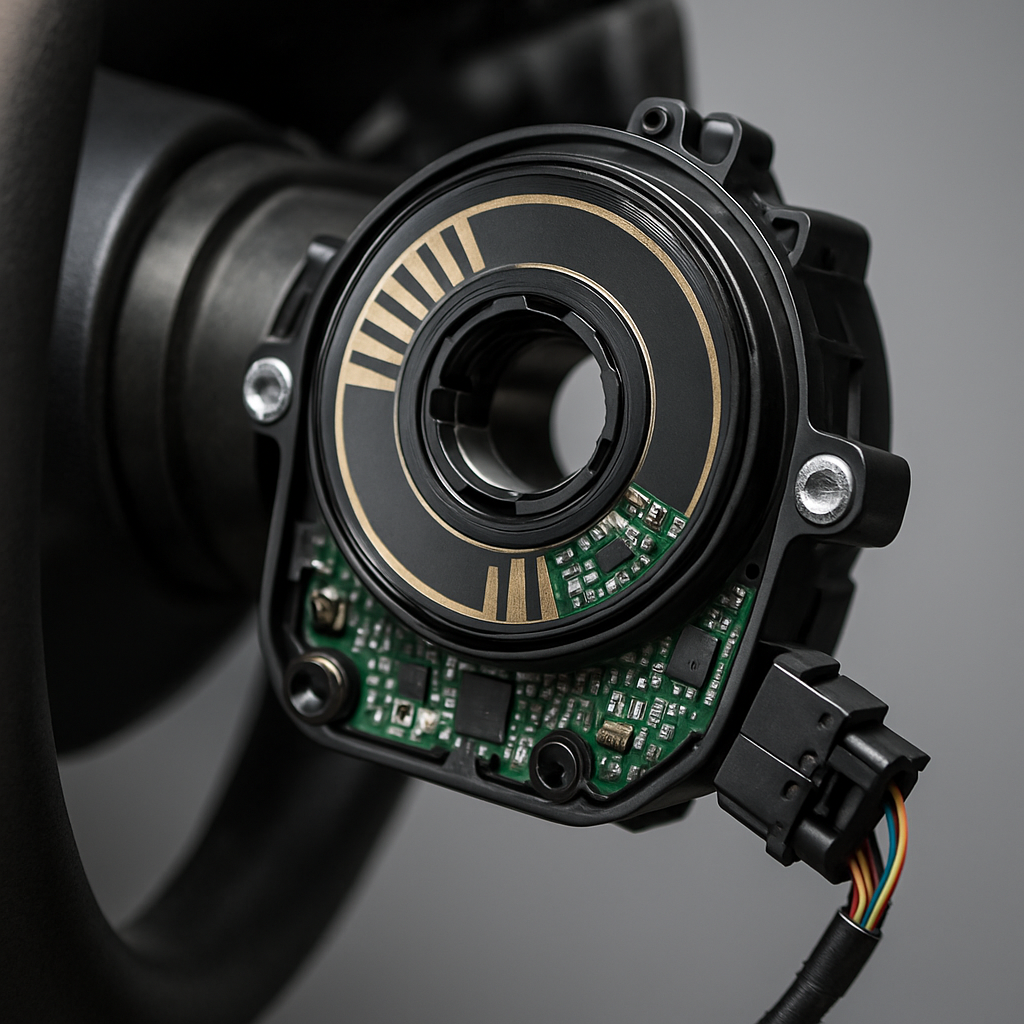

En styrevinkelsensor er en elektronisk komponent som måler hvor mye du dreier rattet og i hvilken retning. Denne sensoren sender signaler til bilens elektroniske styresystemer som ESP (elektronisk stabilitetsprogram), ABS og kjøreassistenter, slik at bilen kan tilpasse stabilitetskontroll, bremsekraft og annen sikkerhetsteknologi basert på rattstilling. Uten en fungerende styrevinkelsensor mister moderne biler evnen til å korrigere for skli, og varsellampene for sikkerhetssystemer vil lyse opp på dashbordet.
I dagens biler er styrevinkelsensoren en del av et komplekst nettverk av elektroniske komponenter. Den fungerer sammen med hjulhastighetsensorer, ABS-følere og andre sikkerhetssystemer. Når du svinger i en kryss eller kjører i høy fart gjennom kurver, justerer bilen bremsekraften på hvert hjul individuelt – men bare hvis styrevinkelsensoren gir korrekte data.
Hvordan fungerer styrevinkelsensoren?
Styrevinkelsensoren sitter vanligvis plassert i rattstammen, rett bak rattet eller integrert i klokkefjæren. Den registrerer rettets rotasjonsvinkel ved hjelp av optiske eller magnetiske målemetoder. Hver gang du svinger rattet, sender sensoren kontinuerlige signaler til bilens elektroniske styremodul (ECU).
Disse dataene blir brukt til å beregne bilens planlagte kjøreretning. Systemet sammenligner denne informasjonen med faktisk bevegelse fra hjulhastighetssensorer og gyrosensorer. Hvis det er avvik – for eksempel hvis bakenden begynner å skli ut – aktiverer ESP systemet bremsene på de riktige hjulene for å korrigere kursen.
De fleste moderne sensorer er digitale og bruker Hall-effekt teknologi eller lyskanalbasert måling. Eldre systemer brukte potentiometre, men disse var mindre pålitelige over tid på grunn av mekanisk slitasje.
Teknisk oppbygning
En typisk styrevinkelsensor består av flere komponenter:
- Roterende skive med magnetisk eller optisk kodingsmønster
- Statisk sensor som leser av mønsteret
- Elektronikk som konverterer signaler til digital data
- Kalibreringsenhet som setter nullpunkt
- Kommunikasjonsmodul som sender data via CAN-buss
Sensoren kan registrere flere fulle rotasjoner av rattet, typisk 2-3 ganger rundt fra venstre til høyre. Dette er nødvendig fordi rattet må dreies flere omganger fra ytterpunkt til ytterpunkt på de fleste biler.
Symptomer på defekt styrevinkelsensor
Når styrevinkelsensoren begynner å svikte, opplever du flere karakteristiske symptomer. Det mest åpenbare er at varsellampene for ESP, ABS eller stabilitetskontrollen lyser fast på dashbordet. Dette skjer fordi systemet ikke kan verifisere at dataene fra sensoren er pålitelige.
Andre vanlige tegn inkluderer:
- ESP-systemet deaktiveres automatisk og kan ikke slås på igjen
- Bilen føles ustabil i svinger, spesielt på glatte veier
- Adaptive frontlykter (hvis montert) fungerer ikke riktig
- Kjøreassistenter som filskiftvarsling eller adaptiv fartsholder slutter å virke
- Rattet føles rett, men bilen trekker til én side
Våre mekanikere hos Bildelerekspert har sett flere tilfeller hvor eiere ignorerer disse varsellampene. Det er en risikabel praksis, særlig under norske vinterforhold hvor ESP-systemet er kritisk for sikker kjøring på snø og is.
Diagnosekoder og feilsøking
Når en styrevinkelsensor svikter, lagres det feilkoder i bilens elektroniske system. De vanligste kodene er:
| Feilkode | Beskrivelse | Mulig årsak |
|---|---|---|
| C0710 | Styrevinkelsensorkrets | Defekt sensor eller dårlig kontakt |
| C0545 | Sensor ikke kalibrert | Trenger kalibrering etter service |
| C0460 | Signal utenfor område | Mekanisk skade eller kortslutning |
| U0126 | Kommunikasjonsfeil | CAN-buss problem eller sensordefekt |
For å lese disse kodene trenger du en OBD2-skanner som kan kommunisere med bilens sikkerhetssystemer. Ikke alle enkle skannere kan lese ESP- og ABS-moduler, så det kan være nødvendig med profesjonelt utstyr.
Profesjonelt tips: Etter utskifting av batteri eller kobling fra strømforsyningen må styrevinkelsensoren ofte kalibreres på nytt. Kjør bilen i en rett linje og drei rattet helt til venstre, deretter helt til høyre, og tilbake til midtstilling. Dette hjelper systemet å finne nullpunktet på mange bilmodeller.
Vanlige årsaker til svikt
Styrevinkelsensoren er generelt en pålitelig komponent, men flere faktorer kan føre til svikt. Elektriske problemer er den vanligste årsaken. Dårlige kontakter i kablene som går til sensoren kan gi intermitterende feil som er vanskelige å diagnostisere.
Fuktighet er en annen fiende. Hvis tetninger i rattstammen svikter, kan vann trenge inn og ødelegge elektronikken. Dette er spesielt vanlig i eldre biler hvor gummitetningene har blitt sprø.
Mekanisk slitasje rammer særlig eldre sensorer med bevegelige deler. Potentiometerbaserte sensorer får slitasje på kontaktflatene, noe som gir ustabile signaler. Moderne Hall-effekt sensorer er mer motstandsdyktige, men kan også svikte hvis de utsettes for sterke elektromagnetiske felt.
Påvirkning fra andre reparasjoner
Mange tilfeller av problemer med styrevinkelsensor oppstår etter andre reparasjoner. Hvis du har byttet batteri, koblet fra strømmen, eller gjort arbeid på rattstamme, kan sensoren ha mistet kalibreringen.
Etter utskifting av understellskomponenter som styreledd eller justering av hjulinnstilling må sensoren ofte kalibreres på nytt. Dette gjelder spesielt hvis rattet har blitt demontert eller flyttet i forhold til hjulene.
Som våre erfarne teknikere alltid påpeker: dokumenter rattets posisjon før du begynner på servicearbeid som involverer styresystemet. En enkel markering på rattet og på rattstammen kan spare deg for mye trøbbel senere.
Utskifting av styrevinkelsensor
Å bytte styrevinkelsensoren er en jobb som krever både mekanisk arbeid og elektronisk programmering. Selve den mekaniske delen er relativt enkel på de fleste biler. Sensoren sitter vanligvis festet med noen få skruer bak rattet.
Først må du koble fra batteriet og vente minst 15 minutter for å sikre at airbag-systemet er utladet. Dette er kritisk viktig for din sikkerhet. Deretter fjernes deksler rundt rattstammen for å få tilgang til sensoren.
Etter at den nye sensoren er montert, kommer den viktigste delen: kalibrering. Uten riktig kalibrering vil systemet ikke fungere, selv om sensoren er helt ny. De fleste biler krever spesialverktøy for denne prosedyren.
Kalibreringsprosedyre
Kalibrering av styrevinkelsensor varierer mellom bilmerker, men følger vanligvis dette mønsteret:
- Koble diagnoseverktøy til bilens OBD2-port
- Naviger til ESP/ABS-modulen i menyen
- Velg funksjon for styrevinkelsensor-kalibrering
- Følg instruksjonene på skjermen (vanligvis venstre-høyre-senter)
- Bekreft at systemet aksepterer kalibreringen
Noen bilmodeller har en enklere prosedyre hvor du bare kjører rett frem i 30-50 km/t i noen minutter, og systemet kalibrerer seg selv. Dette fungerer best på nyere biler med avanserte selvkalibrerende systemer.
| Bilmerke | Kalibreringsmetode | Spesialverktøy nødvendig |
|---|---|---|
| VAG-gruppen (VW, Audi, Skoda) | VCDS eller fabrikksdiagnose | Ja |
| BMW/Mini | ISTA programvare | Ja |
| Toyota/Lexus | Techstream eller manuell | Nei for noen modeller |
| Mercedes-Benz | STAR Diagnosis | Ja |
Forebygging og vedlikehold
Selv om styrevinkelsensoren er en delvis forseglet komponent, finnes det måter å forlenge levetiden på. Hold området rundt rattstammen rent og tørt. Hvis du ser tegn til fuktighet eller kondensvann inne i bilen, undersøk tetninger og tett eventuelle lekkasjer raskt.
Ved servicearbeid som involverer frakobling av batteriet, noter alltid ned eventuelle feilkoder først. Noen koder kan forsvinne når strømmen kobles fra, og verdifull diagnostisk informasjon går tapt.
Hvis du bor i kystområder med mye salt i luften, eller bruker bilen i tøffe vinterforhold med mye veisalt, er det ekstra viktig å beskytte elektronikken. Korrosjon på kontakter er en hyppig årsak til sensorproblemer.
Kostnader og garanti
En ny styrevinkelsensor koster typisk mellom 800 og 3500 kroner, avhengig av bilmerke og modell. Premiumbiler som Mercedes, BMW og Audi ligger i den øvre prisklassen. Arbeidskostnad for utskifting ligger vanligvis på 1-2 timer verkstedtid.
Kalibreringsarbeidet kan legge til ytterligere kostnader hvis verkstedet må bruke merkevarespesifikt utstyr. Totalt bør du regne med 3000-7000 kroner for komplett utskifting og kalibrering på et autorisert verksted.
Hos Bildelerekspert finner du reservedeler til konkurransedyktige priser. Ved å kjøpe deler selv og få en uavhengig mekaniker til å montere dem, kan du spare flere tusen kroner.
Sikkerhetsmessige konsekvenser
Det er viktig å forstå at en defekt styrevinkelsensor ikke bare er et irritasjonsmoment med varsellys på dashbordet. Dette er en sikkerhetskritisk komponent som direkte påvirker bilens evne til å håndtere farlige situasjoner.
Uten fungerende styrevinkelsensor mister du ESP-systemets beskyttelse mot understyring og overstyring. I praksis betyr dette at bilen oppfører seg som en eldre bil uten moderne sikkerhetssystemer. På vinterføre kan dette være forskjellen mellom kontrollert håndtering og farlig slipp.
Moderne kjøreassistenter som filskiftvarsling, automatisk nødbrems og adaptiv cruisekontroll er også avhengige av nøyaktige data fra styrevinkelsensoren. Hvis du har en moderne bil med omfattende sikkerhetspakke, vil mye av denne teknologien være ute av drift ved sensorfeil.
Våre spesialister anbefaler alltid å få rettet feil på styrevinkelsensoren umiddelbart. Dette er ikke en reparasjon du bør utsette til neste EU-kontroll. På glatt vinterføre kan konsekvensene være alvorlige.
Forskjellen mellom styrevinkelsensor og andre sensorer
Mange bileiere forveksler styrevinkelsensoren med andre sensorer i bilen. Det er viktig å forstå forskjellen for å kunne kommunisere tydelig med mekanikeren og forstå hva som er galt.
En rattposisjonsensor måler kun rattets absolutte stilling, mens styrevinkelsensoren også registrerer bevegelseshastighet og rotasjonsretning. Moderne biler bruker sistnevnte fordi den gir langt mer detaljert informasjon til sikkerhetssystemene.
Gyrosensorer og akselerometre måler bilens faktiske bevegelse og rotasjon i rommet. Disse jobber sammen med styrevinkelsensoren for å gi et komplett bilde av hva bilen gjør. Hvis det er avvik mellom hva føreren ber om (styrevinkelsensor) og hva bilen faktisk gjør (gyrosensor), griper ESP inn.
Hjulhastighetssensorer måler rotasjonshastigheten på hvert enkelt hjul. Disse er kritiske for både ABS og ESP, men har en annen funksjon enn styrevinkelsensoren. Alle disse systemene må fungere sammen for optimal sikkerhet.
Fremtidige utviklinger
Med utviklingen av selvkjørende biler og avanserte førerassistentsystemer blir styrevinkelsensoren enda viktigere. Moderne sensorer blir mer presise, mer pålitelige og bedre integrert med andre sikkerhetssystemer.
Neste generasjon sensorer vil bruke redundante målemetoder. Dette betyr at sensoren har flere uavhengige målesystemer som kan verifisere hverandre. Hvis en del svikter, kan systemet fortsatt fungere med redusert kapasitet i stedet for å slå seg helt av.
Trådløs kommunikasjon og cloud-basert diagnostikk er også på vei. Bilprodusentene utvikler systemer som automatisk kan oppdage når en sensor begynner å vise tegn til svikt, og varsle eieren før det blir et alvorlig problem.
For oss som arbeider med bilreparasjon betyr dette at verktøyene og kunnskapen må oppdateres kontinuerlig. Kompleksiteten øker, men også mulighetene for presis diagnostikk og forebyggende vedlikehold.
Styrevinkelsensoren er kanskje en liten komponent du aldri tenker på når alt fungerer som det skal, men den spiller en avgjørende rolle for din sikkerhet hver gang du setter deg bak rattet. Ved å forstå hvordan den fungerer, gjenkjenne symptomer på svikt og handle raskt når problemer oppstår, kan du sikre at bilens sikkerhetssystemer alltid er operative. Når du trenger nye deler eller komponenter til sikkerhetssystemene, finner du kvalitetsprodukter hos oss som hjelper deg å holde bilen i toppform uansett kjøreforhold.
Frequently Asked Questions (FAQ)
Kan jeg kjøre med defekt styrevinkelsensor?
Teknisk sett kan du kjøre bilen, men ESP og andre sikkerhetssystemer vil være deaktivert. Dette er farlig, spesielt på glatt føre, og bilen vil ikke bestå EU-kontroll med varsellampene tent på dashbordet.
Hvor lenge varer en styrevinkelsensor?
Moderne sensorer er laget for å vare bilens levetid under normale forhold. Svikt skyldes vanligvis elektriske problemer, fuktskader eller feil etter servicearbeid heller enn normal slitasje på selve sensorkomponenten.
Må jeg til merkesverksted for kalibrering?
Ikke nødvendigvis. Mange uavhengige verksteder har investert i nødvendig utstyr for kalibrering av styrevinkelsensor. Sjekk at verkstedet har riktig diagnoseverktøy for ditt bilmerke før du bestiller time.
Hvorfor lyser ESP-lampen etter batteriskifte?
Når batteriet kobles fra mister styrevinkelsensoren ofte kalibreringen. Dette er normalt og løses enkelt ved å kjøre rett frem i noen minutter eller utføre en manuell kalibreringsprosedyre med diagnoseverktøy.
Kan jeg kalibrere sensoren selv uten verktøy?
På noen bilmodeller fungerer selvkalibrering ved å kjøre rett frem på flat vei. Andre krever spesifikt diagnoseverktøy. Konsulter verkstedhåndboken for din bilmodell eller kontakt en mekaniker for å være sikker.
