Et koblingsskjema for 12V dynamo viser hvordan dynamoen kobles til bilens elektriske system. Skjemaet illustrerer tilkoblingspunkter for D+ (turtall), B+ (hovedstrøm), W (vekselstrøm) og masse. Riktig kobling sikrer at batteriet lades korrekt og at spenningsregulatoren fungerer optimalt. Feil kobling kan føre til utladning av batteriet, overoppheting eller permanent skade på dynamoen.
Verktøy og deler du trenger
For å jobbe trygt med koblingsskjema for 12V dynamo trenger du riktig utstyr. Dette sikrer både at jobben blir gjort korrekt og at du unngår elektriske farer.
Nødvendige deler
- Alternator eller dynamo (kjøretøyspesifikk)
- Ledninger i riktig dimensjon (minimum 6 mm² for hovedstrøm)
- Kabelskoer og krympehylser
- Sikringer (80-100A for hovedstrøm)
- Spenningsregulator (hvis ikke integrert)
Verktøy som kreves
- Multimeter (digital anbefales)
- Krymptang for kabelskoer
- Avbitertang og avskillingtang
- Skrutrekkersett
- Ringnøkkelsett (vanligvis 10-13 mm)
- Sikkerhetshansker og vernebriller
Sjekk alltid at dynamoen matcher bilens spenningssystem (12V) og ampere-kapasitet. En for svak dynamo vil ikke lade batteriet tilstrekkelig, mens feil spenning kan skade elektronikken permanent.
Sikkerhetsforsiktigheter
Arbeid med bilens elektriske system krever forsiktighet. Feil håndtering kan føre til kortslutning, brann eller personskade.
- Koble alltid fra batteriets minuspol før du begynner arbeidet
- Arbeid i et godt ventilert område, unngå gnister nær batteriet
- Bruk isolerte verktøy for å unngå kortslutning
- Kontroller at alle forbindelser er korrekt dimensjonert for strømstyrken
- Bruk sikkerhetshansker og vernebriller under hele prosessen
- Ha en brannslukker tilgjengelig i nærheten
Spesialistene våre hos Autopartspro anbefaler sterkt å lese kjøretøyets verkstedshåndbok før du starter. Ulike bilmodeller kan ha spesifikke krav til jordforbindelser og ladesystem-konfigurasjoner.
Trinn-for-trinn instruksjoner
Følg disse stegene nøye for å koble 12V dynamo korrekt til bilens elektriske system.
Steg 1: Forbered arbeidet
Koble fra batteriets minuspol først, deretter pluspolen. Dette forhindrer kortslutning under arbeidet. Vent fem minutter slik at eventuelle kondensatorer i elektronikken tømmes. Merk alle eksisterende ledninger med tape og tegnestift før frakobling.
Steg 2: Identifiser tilkoblingspunktene

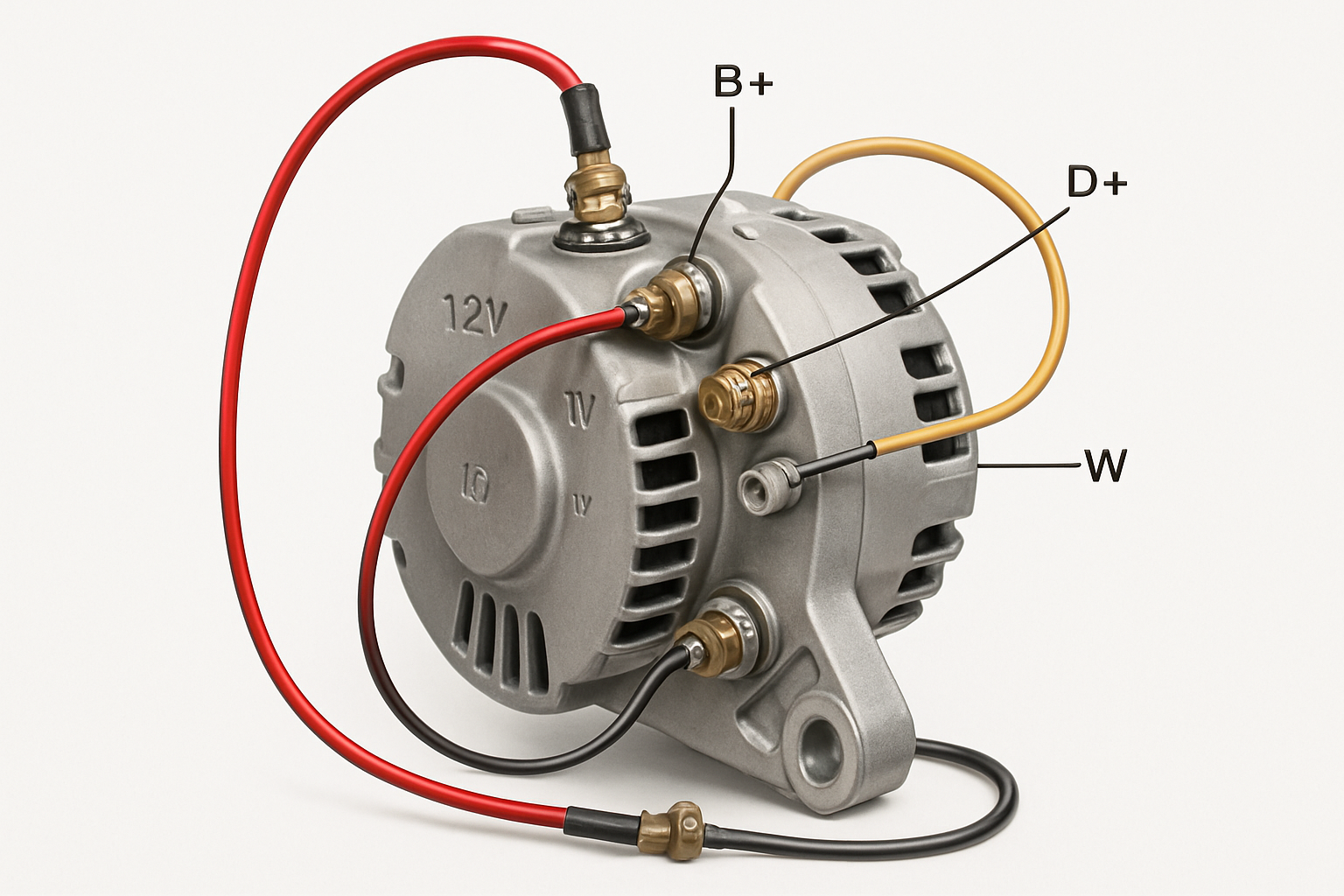

En standard 12V dynamo har tre til fire hovedtilkoblinger. B+ (også kalt BAT eller 30) er hovedstrømutgangen som går direkte til batteriet. D+ (også kalt 61 eller L) er turtallssignalet til instrumentpanelet. W-utgangen gir vekselstrømssignal til turtelleren på noen systemer. Massejorden kobles til motorblokk eller chassis.
Bruk et multimeter for å verifisere hvilken pinne som er hvilken hvis merkingen er utydelig.
Steg 3: Koble hovedstrømledningen (B+)
Dette er den tykkeste kabelen og skal ha tverrsnitt på minimum 6 mm². Fest en kabelsko på ledningen med krymptang. Koble ledningen til B+ på dynamoen med riktig mutter (vanligvis M8 eller M10). Trekk til med 15-20 Nm.
Led kabelen til batteriet via sikringsholder (80-100A). Plasser sikringen så nær batteriet som mulig for optimal beskyttelse.
Steg 4: Koble D+ (turtallssignal)
D+ kabelen går til ladekontrollampen i instrumentpanelet og til spenningsregulatoren. Denne ledningen er vanligvis 1-2 mm². Feil kobling her gir feilmelding på dashbordet eller manglende lading.
Når tenninga slås på skal kontrollampen lyse. Når motoren starter skal lampen slukke når dynamoen begynner å lade.
Steg 5: Koble masse
En god masseforbindelse er kritisk for ladesystemet. Bruk minimum 6 mm² kabel fra dynamoens massepunkt til et rent, rustfritt punkt på motorblokken eller chassiset. Fjern maling på festepunktet med sandpapir for optimal kontakt.
Dårlig masse er den vanligste årsaken til ladeproblemer på eldre kjøretøy.
Steg 6: Koble til W-utgangen (valgfritt)
Noen kjøretøy bruker W-utgangen for turtellersignal. Dette er en vekselstrømutgang som konverteres til turtall. Sjekk verkstedmanualen om dette er aktuelt for din bil.
Steg 7: Test systemet
Koble til batteriet igjen (pluspol først, deretter minuspol). Slå på tenning uten å starte – ladekontrollampen skal lyse. Start motoren – lampen skal slukke innen få sekunder. Mål spenningen over batteriet med multimeter – den skal være 13,8-14,4V ved tomgang.
Øk turtallet til 2000 omdreininger – spenningen skal holde seg stabil. Slå på forbrukere som lys og vifte – spenningen skal ikke falle under 13,5V.
Våre teknikere ved Autopartspro ser ofte at folk hopper over grundig testing. Bruk alltid 10-15 minutter på å teste ladesystemet grundig. Dette sparer deg for dyre feil senere.
Vanlige feil å unngå
Mange problemer med ladesystemet skyldes enkle monteringsfeil som lett kan unngås.
Feil polaritet på B+
Aldri bytt om på pluss og minus. Dette ødelegger dynamoen og spenningsregulatoren umiddelbart. Dynamoen har innebygd diodebru som ikke tåler feil polaritet.
For tynne kabler
Bruk av for tynn kabel til B+ skaper høy resistans. Dette gir varme, spenningsfall og ineffektiv lading. Kabelen kan i verste fall smelte og forårsake brann. Bruk alltid minimum 6 mm² til hovedstrømmen.
Dårlig masseforbindelse
Rust, maling eller dårlig kontakt på massepunktet gir ladeproblemer. Mange tror dynamoen er defekt når det egentlig bare er dårlig masse. Rengjør alltid festepunktene grundig.
Manglende eller feil sikring
Sikringen på B+-ledningen må matche dynamoens kapasitet. For lav sikring vil brenne ved høyt strømforbruk, for høy sikring beskytter ikke mot overbelastning. Typisk 80-100A for en 70-90A dynamo.
Ignorere verkstedmanualen
Ulike bilmerker har ulike systemer. Noen bruker feltstyrt lading, andre spenningsstyrt. Enkelte har smart laderegulering via ECU. Følg alltid produsentens spesifikasjoner.
Når bør du skifte dynamo?
Dynamoen har vanligvis en levetid på 150 000 til 250 000 kilometer, men slitasje varierer med kjøremønster.
Symptomer på slitt dynamo
- Ladekontrollampen lyser konstant under kjøring
- Spenning under 13,5V ved tomgang med varmet motor
- Batteriet lades ikke fullt selv etter lang kjøretur
- Vinglende strøm (fluktuerende spenning på multimeter)
- Høye lyder eller skraping fra dynamoen
- Varmgang på dynamohuset
Hvis bilen viser disse symptomene bør du teste ladesystemet grundig. Bruk et reservedeler-testprogram eller få en profesjonell diagnose.
Forebyggende vedlikehold
Kontroller drivremmen (kilerem eller flerribberem) regelmessig. En slapp eller slitt rem gir ujevn lading. Sjekk at alle elektriske tilkoblinger er rene og faste hvert halvår. Rengjør dynamoen utvendig for å forhindre overoppheting.
Relatert vedlikehold du kan gjøre samtidig
Når du først jobber med ladesystemet er det smart å sjekke andre relaterte komponenter.
Bytt kilerem
Remmen driver dynamoen og bør skiftes ved synlig slitasje eller sprekker. Mange bytter rem samtidig med dynamo for å spare arbeidstid.
Kontroller batteriet
Et svakt batteri belaster dynamoen unødvendig. Test batteriets kapasitet og bytt hvis det er over 4-5 år gammelt eller viser tegn på svakhet.
Sjekk startmotoren
Start- og ladesystemet henger tett sammen. Hvis du opplever treig start kan det være lurt å teste startmotoren samtidig.
Rengjør massepunkter
Dårlige masseforbindelser påvirker både start og lading. Ta deg tid til å rengjøre alle viktige massepunkter mellom motor og karosseri.
Ofte stilte spørsmål
Hva er forskjellen mellom dynamo og alternator?
Dynamo er den eldre betegnelsen som teknisk refererer til likestrømsgeneratorer. Moderne biler bruker alternatorer som produserer vekselstrøm som rettes til likestrøm. I dagligtale brukes begge betegnelser om det samme.
Kan jeg kjøre med defekt dynamo?
Du kan kjøre på batteriet alene, men kun i kort tid. Et fulladet batteri holder vanligvis 30-60 minutter avhengig av strømforbruket. Slå av unødvendige forbrukere for å forlenge rekkevidden til verksted.
Hvor mye koster det å skifte dynamo?
En ny dynamo koster typisk 2000-5000 kr avhengig av bilmodell. Arbeidskostnad kommer i tillegg, vanligvis 800-1500 kr. Renovert dynamo er et rimeligere alternativ som ofte fungerer like bra.
Hvorfor lader dynamoen bare ved høyt turtall?
Dette indikerer vanligvis slitte kullbørster, svak rem eller dårlig spenningsregulator. Dynamoen trenger tilstrekkelig turtall for å generere nok spenning, men skal lade ved vanlig tomgang på 800-900 omdreininger.
Kan feil dynamo skade batteriet?
Ja, en defekt spenningsregulator kan overlade batteriet med for høy spenning (over 15V). Dette koker elektrolytten og ødelegger batteriet. Underladning (under 13,5V) sulteforer batteriet og forkorter levetiden betydelig.
Riktig installasjon av et koblingsskjema for 12V dynamo handler om mer enn bare å koble kabler. Det krever forståelse av systemet, riktig dimensjonerte komponenter og nøyaktig arbeid. Med korrekte alternator-deler og grundig testing sikrer du at bilens elektriske system fungerer pålitelig i mange år fremover. Ta deg tid til å gjøre jobben skikkelig første gang – det sparer både tid og penger på lang sikt.
